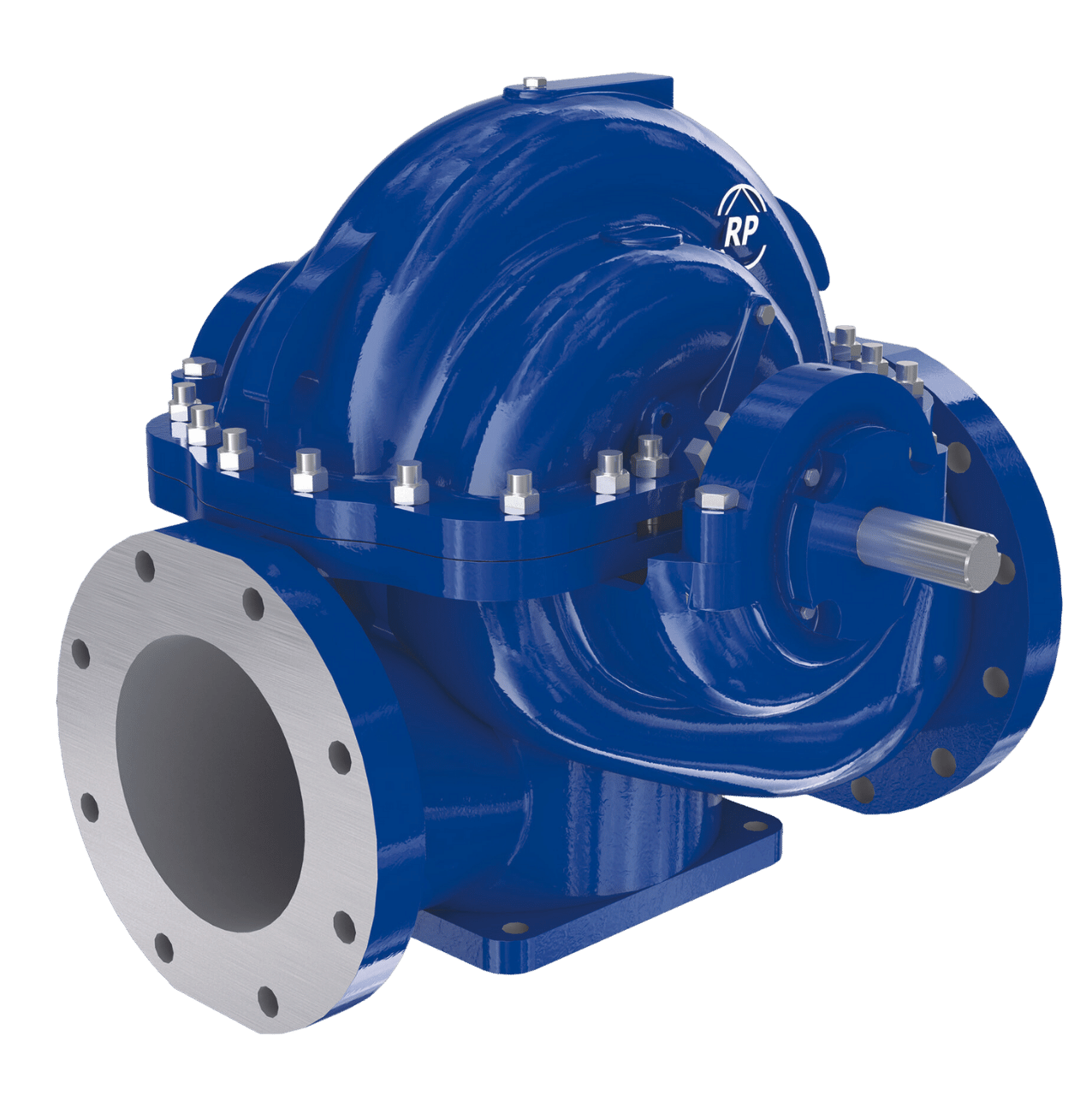

Bomba con carcasa partida HSD
Horizontal, axially split case pump (BB1)
La HSD es una bomba centrífuga horizontal, de etapa simple y con carcasa partida axialmente diseñada y fabricada de acuerdo con la norma del Instituto de Hidráulica (IH) (Tipo BB1). Es parte de la gama HS/ZW de bombas con carcasa partida de Ruhrpumpen, que incluye los modelos: HSC, HSL, HSR, HSM y ZW.
Límites de operación:
Presión máxima hasta 18 bar (250 psi).
Temperatura 10 hasta 120 °C (50 to 250 °F).
Bridas de descarga Tamaños 1½” hasta 12”.
Aplicaciones Petroquímica, aplicaciones en industria general, plantas de generación de energía, sistemas de agua municipal, operaciones de minería, servicio de protección contra incendio.
CARACTERÍSTICAS Y BENEFICIOS DE DISEÑO
Bomba horizontal, de etapa simple, entre rodamientos, partida axialmente.
- Diseño del Instituto de Hidráulica (IH) – Tipo BB1*
- Diseño de alta eficiencia montado en patas

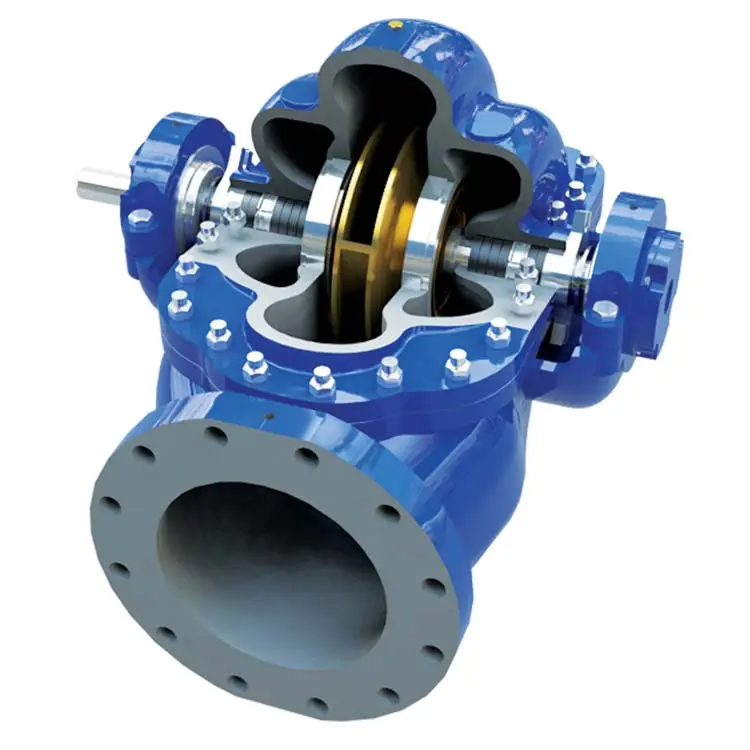

- Diseño con carcasa axialmente partida y voluta simple que minimiza las cargas de empuje
- Conexiones bridadas
- Configuración de boquilla lado-lado
- Impulsores cerrados de doble succión que proporcionan equilibrio hidráulico eliminando el empuje axial
- Rotación hacia la derecha o izquierda
- Cojinetes lubricados con aceite o grasa
- Caja de prensaestopas configurada para empaquetadura o sello mecánico
- Anillos de desgaste renovables
- Disponible en configuraciones para montaje horizontal o vertical
*Para fabricación API, vea la gama de bombas ZM
MATERIALES DE FABRICACIÓN DE NORMA
- Hierro fundido
- Hierro fundido, accesorios en acero inoxidable
- Todo bronce
- Todo acero al carbón de grado WCB
- Todo acero inoxidable
Otros materiales disponibles bajo pedido.
Bomba para agua potable segura

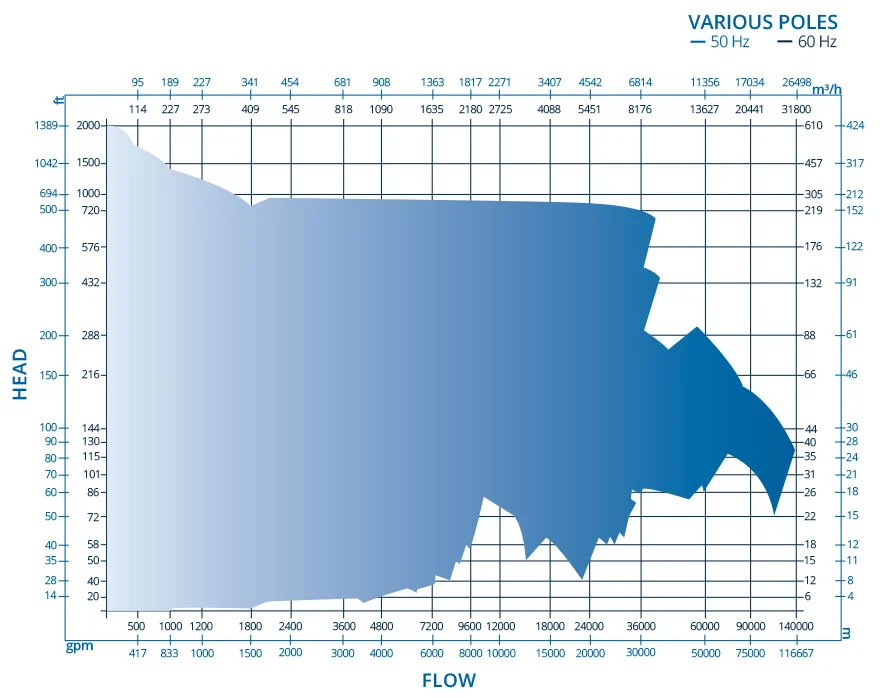

CURVA DE LA BOMBA
Curva de bombeo para las bombas con carcasa axialmente partida de Ruhrpumpen: HSC, HSD, HSL, HSR, HSM, ZW.
